Piła mostowa CNC ze strumieniem wody

Prowincja Fujian Hualong Machinery Co., Ltd. jest jednym z wiodących producentów i dostawców przecinarek CNC do cięcia strumieniem wody w Chinach. Dzięki bogatemu doświadczeniu serdecznie zapraszamy do zakupu zaawansowanej piły mostowej cnc z strumieniem wody na sprzedaż tutaj z naszej fabryki. Dostępne są produkty wysokiej jakości i rozsądna cena.

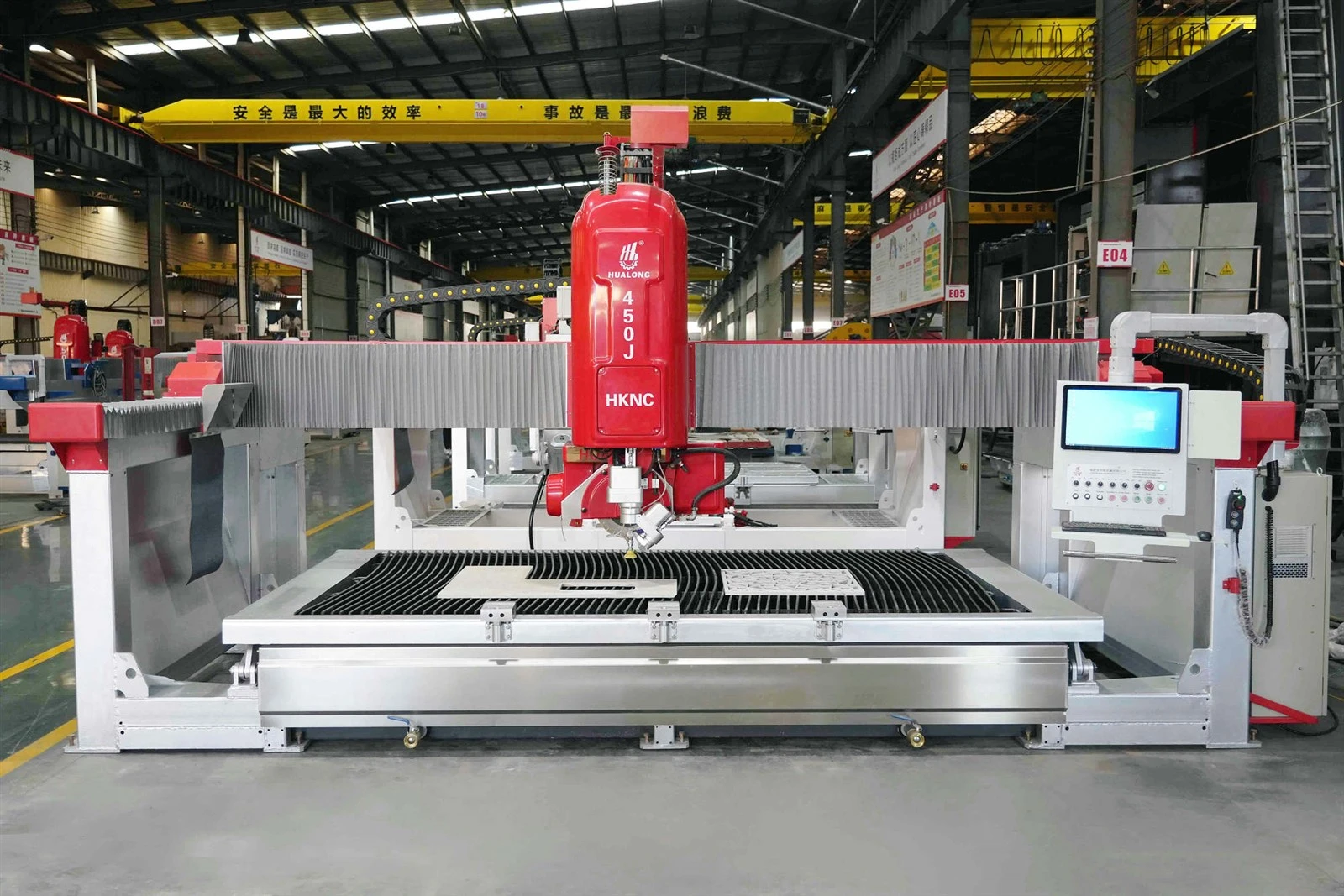

Hualong HKNC-450J to maszyna CNC do obróbki kamienia, która posiada dwie głowice tnące na jednej ramie: 5-osiową głowicę piły mostowej i 5-osiową głowicę strumienia wody ze strumieniem ściernym. Obydwa obsługuje jeden włoski system CNC ESA. Importujesz rysunek DXF, zagnieżdżasz części, a maszyna wycina za pomocą ostrza długie proste odcinki i krzywizny, otwory zagłębione i narożniki wewnętrzne za pomocą strumienia. Jest przeznaczony dla warsztatów zajmujących się blatami i niestandardowymi kamieniami, które wycinają skomplikowane części z drogich płyt.

Maszyna obrabia marmur, granit, kwarc, kwarcyt i kamień spiekany. Tnie blaty z wycięciami pod zlew,-z dowolnymi fazowaniami i połączeniami, litery, intarsje i elementy intarsjowane, a także małe-części niestandardowe w małych partiach.

GŁÓWNE CECHY

1. Dwie głowice tnące, jeden program

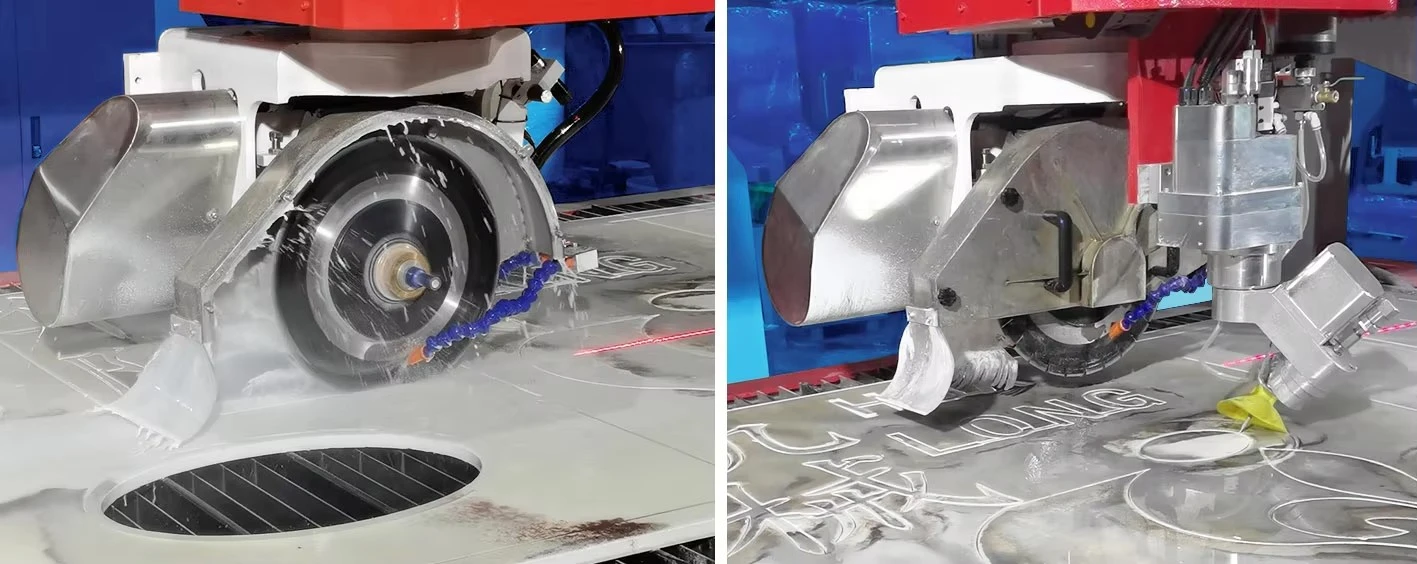

Głowica piły i głowica strumienia wody znajdują się na tej samej ramie i korzystają z jednego programu CNC. Po zagnieżdżeniu zadania i naciśnięciu przycisku Start ostrze wykonuje proste cięcia, a strumień wykonuje krzywizny i zagłębia otwory z powrotem do tyłu. W międzyczasie nie rozładowujesz płyty. Oznacza to, że jeden operator może wykonać całe zadanie, a płyta jest obsługiwana tylko raz.

2. Zagnieżdżanie, które maksymalnie wykorzystuje płytę
Silnik zagnieżdżający układa części na płycie i omija pęknięcia, żyłki i defekty kolorystyczne. W przypadku skomplikowanych układów blatów klienci zwykle osiągają około 95% wykorzystania płyty. Mniej zmarnowanych metrów kwadratowych na zamówienie to najszybsza oszczędność w kamieniarni, ponieważ płyta jest największym elementem zamówienia.

3. Strumień wody tnie to, czego nie dosięgnie frez
5--osiowa głowica strumienia wody ze strumieniem ściernym tnie w jednym przejściu narożniki wewnętrzne zlewu pod kątem 90 stopni, krzywizny o małym promieniu i fazowania pod dowolnym kątem. Wycięcia w zlewie są gotowe do polerowania. Zadania, które dotychczas były zlecane na zewnątrz, mogą pozostać w Twoim sklepie.

4. Jedno ustawienie, jeden punkt odniesienia
Piła i strumień pracują na tym samym stole i w tym samym układzie współrzędnych, dzięki czemu część nigdy nie przemieszcza się między operacjami. Po zakończeniu ostrza nie następuje ponowne-zerowanie ani nie pojawia się druga seria błędów pozycjonowania. Otrzymujesz mniej zeskrobanych kawałków i ciaśniejsze szwy na gotowym blacie.

5. Ładowanie dużej płyty nie jest walką zapaśniczą
Stół roboczy odchyla się do 85 stopni. Wsuwasz płytę, gdy stół jest przechylony, zamiast walczyć z nią płasko na łóżku. Ładowanie przebiega szybciej, a ryzyko zranienia krawędzi lub zranienia pleców jest znacznie mniejsze.

6. Pakiet sterowania, którego mogą nauczyć się Twoi operatorzy
HKNC-450J wykorzystuje włoski system CNC ESA z oprogramowaniem Pegasus CAD/CAM i importem DXF na 21,5-calowym przemysłowym ekranie dotykowym. Części elektryczne to Siemens lub Schneider. Nowy operator zwykle wykonuje proste zadania w ciągu kilku dni, a Ty nie jesteś przywiązany do jednego dostawcy, gdy wymagana jest wymiana części.

JAK PRACA DZIAŁA NA MASZYNIE

Krok 1 - Załaduj płytę.
Przechyl stół do 85 stopni, przesuń płytę do góry, zaciśnij ją. Robi to jedna osoba.

Krok 2 - Przynieś rysunek.
Zaimportuj plik DXF. Pegasus odczytuje kontury, wycięcia i fazowania prosto z Twojego rysunku.

Krok 3 - Zagnieźdź zadanie.
Oprogramowanie układa części na płycie, unika widocznych defektów i pokazuje zużycie płyty przed wycięciem czegokolwiek.

Krok 4 - Ostrze tnie jako pierwsze.
Głowica piły pokonuje długie proste odcinki. To szybka część pracy.

Krok 5 - Odrzutowiec podąża za nim.
Głowica strumienia wody wycina krzywizny, otwory w zlewie i narożniki wewnętrzne pod kątem 90 stopni. Żadnej drugiej konfiguracji, żadnego przesuwania płyty.

Krok 6 - Rozładuj gotowe części.
Części schodzą ze stołu przycięte na wymiar. W przypadku skomplikowanych prac klienci zgłaszają około 8 płyt na 8-godzinną zmianę, a liczba ta uwzględnia już czas załadunku i rozładunku.

SPECYFIKACJE TECHNICZNE

Model: HKNC-450J
Typ maszyny: 5-osiowa piła mostowa CNC + 5-oś CNC do cięcia strumieniem wody, jedna rama, jedno CNC
Obszar roboczy: 4100 x 2200 mm
Całkowita moc: 22,05 kW
Masa maszyny: 10 000 kg
Wymiary całkowite (dł. x szer. x wys.): 6200 x 3820 x 3600 mm
System CNC: włoski ESA CNC
Oprogramowanie CAD/CAM: Pegasus, z importem DXF
Wyświetlacz: przemysłowy ekran dotykowy o przekątnej 21,5 cala
Głowica piły: Pełna 5-osiowa głowica piły mostowej, obrót i pochylenie o 360 stopni
Głowica waterjet: Pełna 5-osiowa głowica waterjet z możliwością obrotu i pochylenia o 360 stopni
Stół roboczy: przechyla się do 85 stopni w celu załadunku płyty

Zdolność produkcyjna: 30 zestawów miesięcznie
Gwarancja: 12 miesięcy po montażu na częściach elektrycznych i mechanicznych (z wyłączeniem części zużywalnych, takich jak uszczelnienia olejowe, uszczelnienia wodne, dysze i rury piaskowe)
Opakowanie: Cała maszyna owinięta folią z tworzywa sztucznego, części zamienne w skrzyniach ze sklejki, zabezpieczone stalowymi linkami do transportu kontenerowego
Wysyłka: kontener 40 stóp. Wolna przestrzeń może pomieścić żuraw, podnośnik próżniowy, narzędzia kamienne, stojaki wystawowe i ramy A-, aby zaoszczędzić na transporcie

DLACZEGO WARTO WYBRAĆ HUALONG

1. Budujemy maszynę w naszej własnej fabryce.
Hualong produkuje maszyny do kamienia od ponad 36 lat, a maszyny do cięcia strumieniowego od prawie dziesięciu lat. Ramy, konstrukcje mechaniczne i montaż odbywają się w naszym własnym zakładzie w Fujian w Chinach.

2. Pakiet kontrolny to sprawdzony włoski.
ESA CNC i Pegasus CAD/CAM to systemy stosowane w-najwyższej jakości europejskich maszynach do obróbki kamienia. Otrzymujesz tę samą platformę sterowania bez europejskiej ceny.

3. Każda maszyna jest testowana przed wysyłką.
Każdy piła opuszczana jest z raportem z testu maszyny i filmem z inspekcji wychodzącej, dzięki czemu wiesz, jak działał, zanim trafił do kontenera.

4. Części, które faktycznie możesz kupić.
Elektroniką są firmy Siemens lub Schneider, a części eksploatacyjne do cięcia strumieniem wody to powszechnie dostępne produkty na lokalnym rynku. Cennik części zamiennych jest dostarczany z maszyną do przyszłego zakupu. Nie łączymy części w ramach sprzedaży.

5. Wsparcie, które trwa po dostawie.
Maszyna ma wbudowany-pilot zdalnego sterowania do rozwiązywania problemów, a my zapewniamy bezpłatne wskazówki online dotyczące żywotności maszyny. Możemy również wysłać technika do Twojego kraju w celu instalacji, uruchomienia i szkolenia operatorów. Płatne lokalne wsparcie techniczne jest dostępne w USA.

6. Maszyny już działające na Twoim rynku.
Nasze piły pracują w Stanach Zjednoczonych, Europie i na Bliskim Wschodzie, a maszyny Hualong zostały wysłane do ponad 70 krajów. Jeśli chcesz porozmawiać z właścicielem przed zakupem, możemy się z Tobą skontaktować.

Często zadawane pytania

Co może ciąć HKNC-450J?
Marmur, granit, kwarc, kwarcyt i kamień spiekany. Typowa praca obejmuje blaty z wycięciami pod zlew,-z dowolnymi fazowaniami i połączeniami, litery, intarsje i intarsje, a także-niestandardowe części w małych partiach.

Czy obsługuje to jeden operator?
Tak. Piła i waterjet wykonują pracę w jednym programie, dzięki czemu jeden operator może załadować płytę, uruchomić program i rozładować gotowe części.

Co muszę przygotować zanim maszyna zacznie działać?
Granat, woda, prąd i sprężarka powietrza o mocy 2,2 kW. Maszyna jest dostarczana z pompą-wysokociśnieniową, układem chłodzenia, systemem podawania ścierniwa i typowymi częściami zużywalnymi.

Co obejmuje gwarancja?
12 miesięcy po montażu na częściach elektrycznych i mechanicznych. Części zużywalne, takie jak uszczelki olejowe, uszczelnienia wodne, dysze i rury piaskowe, nie są objęte gwarancją. Można omówić przedłużenie gwarancji.

Czy muszę kupować u Was części zamienne po zakończeniu gwarancji?
Nie. Elektronika to firmy Siemens lub Schneider, a części eksploatacyjne do cięcia strumieniem wody to standardowe elementy dostępne lokalnie. Wraz z maszyną wysyłamy cennik części zamiennych w celach informacyjnych, a części nie są objęte sprzedażą maszyny.

Ile płyty może mi zaoszczędzić ta maszyna?
To zależy od wycinanych części. W przypadku skomplikowanych układów blatów klienci zwykle osiągają około 95% wykorzystania płyty, ponieważ silnik zagnieżdżający dopasowuje części wokół defektów, zamiast pozostawiać je w odpadach.

Jaki jest typowy okres zwrotu?
Klienci wykonujący skomplikowane prace przy blacie zazwyczaj zgłaszają zwrot kosztów w ciągu 1,5 do 2 lat. Dwa główne czynniki to oszczędność płyt i mniejsza ilość pracy związanej z obsługą.

Jaka jest powierzchnia i waga maszyny?
Maszyna ma wymiary 6200 x 3820 x 3600 mm i waży około 10 000 kg. Jest dostarczany w 40-stopowym kontenerze.

Czy mogę dostosować maszynę?
Tak. Kolor i logo lub projekt graficzny można dostosować w ramach jednego zestawu. Obsługujemy także drobne dostosowywanie, dostosowywanie-na podstawie rysunków, dostosowywanie-na podstawie próbek i dostosowywanie pełne.

Jakie wyposażenie opcjonalne powinienem rozważyć?
Dopasowanie żył to najbardziej pożądana opcja w przypadku blatów z zakładkami i luksusowych paneli ściennych. Dostępna jest również sonda grubości płyty, czujnik narzędzia, przyssawki do przemieszczania płyty, biblioteka parametrów materiałów i moduł automatycznego układania. Opowiedz nam, jaką pracę wykonujesz, a my polecimy odpowiednią kombinację.
